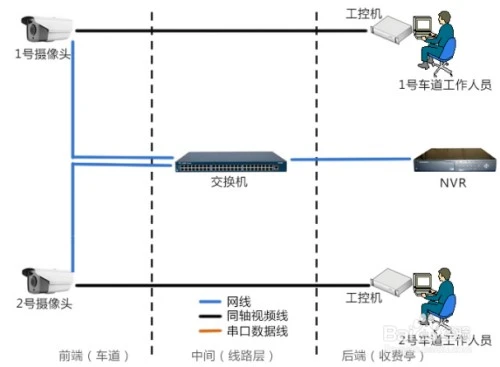

1、首先看一下安装叠加器前的系统拓扑图

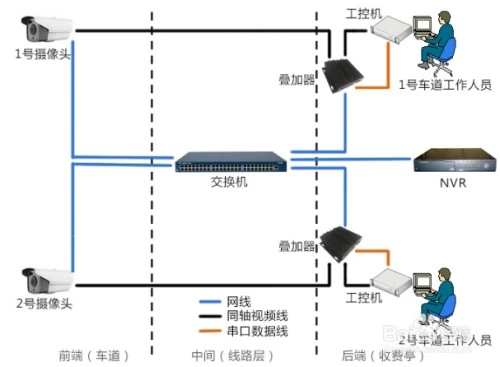

2、然后看一下安装叠加器后的系统拓扑图
看出区别了吗？下面来介绍安装步骤
1、连接视频线
断开原有视频通路，将摄像机端接叠加器的 “视频输入”，硬盘录像机端接 “环通”输出。
2、连接通讯数据线

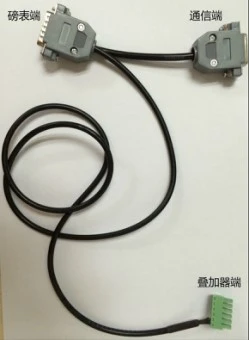

使用配备的磅表一分二连接线连接磅表与叠加器，连接线接口如下图所示
注意事项：
对叠加器配置时，必须使用专用配置线，配置线请妥善保管。
以上流程仅供参考，实际安装前请于公司售后人员联系确认后再进行。
